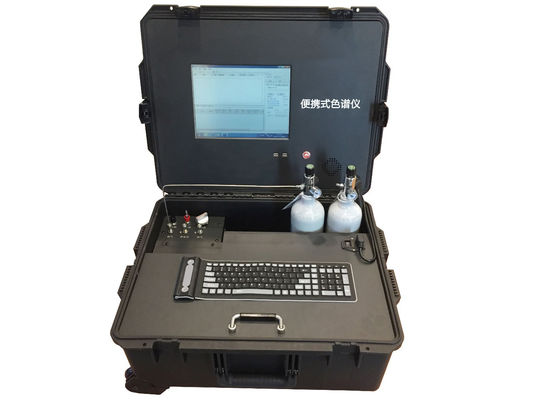

LX-3100N للكشف عن الغاز المحمولة عالية الدقة مع نظام تحليل الغاز العضوي

الحد الأدنى لكمية : 1 مجموعة الأسعار : USD25000-30000/SET
تفاصيل التغليف : تصدير حزمة القدرة على العرض : 50sets/month
مكان المنشأ: الصين اسم العلامة التجارية: TOPSKY
رقم الموديل: LX-3100N

معلومات تفصيلية

اسم: LX-3100N جهاز كروماتوجرافيا الغاز الطبيعي المحمول بنوعية جيدة فترة التحليل: &lt;20min</span>
الخطأ الأقصى: 3) &lt;3٪</span> وقت الاستقرار: 4) &lt;30 دقيقة</span>
بيئة العمل: -10 ~ 50℃
تسليط الضوء:

باليد للكشف عن الغاز

,

معدات الكشف عن الغاز المحمولة

منتوج وصف

LX-3100N جهاز كروماتوجرافيا الغاز الطبيعي المحمول بنوعية جيدة

1. نظرة عامة على المنصة

وفقًا للمعايير الوطنية الحالية مثل GB17820-2012 "الغاز الطبيعي" و GB18047-2000 "الغاز الطبيعي المضغوط للمركبات" ، هناك 5 مؤشرات فنية للغاز الطبيعي التجاري الذي يتم تسليمه عبر خط الأنابيب بعد الغاز الطبيعي المنتج في حقل الغاز أو يتم معالجة حقل النفط. الجدول 1) ، أي القيمة الحرارية العالية ، الكبريت الكلي ، كبريتيد الهيدروجين ، ثاني أكسيد الكربون ونقطة الندى المائي ، حيث يتم تحليل القيمة الحرارية العالية بواسطة كروماتوجرافيا الغاز.

جهاز كروماتوجراف الغاز الطبيعي المحمول LX-3100N مزود بموصلية حرارية حساسة للغاية وكاشف لهب الهيدروجين. يمكن لعملية التدفق الخلفي للصمامات ذات 10 اتجاهات إكمال الهيدروكربونات مثل C1-C6 و C6 + في الغاز الطبيعي المحدد في GB / T13610-2014. تحليل مكونات الطبقة والغازات غير العضوية مثل He و H2 و O2 و N2 و CO2 ؛ وفقًا لمحتوى كل مكون ، ووفقًا لـ GB / T 11062-2014 "حساب القيمة الحرارية للغاز الطبيعي والكثافة ومتوسط ​​الكثافة ومؤشر Wobbe" الطريقة "يحسب القيمة الحرارية العالية (القيمة الحرارية) للغاز الطبيعي.

بند نوع واحد اثنان نوع ثلاثة نوع
قيمة عالية السعرات الحرارية ، MJ / م 3 36.0 31.4 31.4
الكبريت الكلي (محسوب على أنه كبريت) ، ملغم / م 3 60 200 350
H2S ، ملغم / م 3 6 ≤20 ≤350
ثاني أكسيد الكربون ، ٪ (الخامس / الخامس) ≤ 2.0 3.0 -
نقطة ندى المياه ، ℃ عند ضغط الوصلة ، يجب أن تكون نقطة الندى المائي أقل بمقدار 5 درجات مئوية عن درجة الحرارة المحيطة الدنيا في ظروف النقل.
  • ملحوظة:
  • الشرط المرجعي القياسي لحجم الغاز في هذه المواصفة القياسية هو 101.325 كيلو باسكال ، 20 درجة مئوية
  • تحت حالة النقل ، عندما تكون درجة الحرارة المدفونة من أعلى الأنبوب 0 درجة مئوية ، يجب ألا تكون نقطة ندى المياه أعلى من -5 درجة مئوية.
  • بالنسبة للغاز الطبيعي الذي يدخل خط أنابيب الغاز ، يجب أن يكون الضغط عند نقطة الندى المائي أعلى ضغط تسليم.
  • نطاق القياس:
اسم المكون نطاق التركيز (الكسر المولي) y /٪ اسم المكون نطاق التركيز (الكسر المولي) y /٪
الهيليوم 0.01 ~ 10 الأيزوبيوتان 0.01 ~ 10
هيدروجين 0.01 ~ 10 N-البوتان 0.01 ~ 10
أكسجين 0.01 ~ 20 Neopentane ،01-2
N2 0.01 ~ 100 نظير البنتان ،01-2
CO2 0.01 ~ 100 N-البنتان ،01-2
CH4 0.01 ~ 100 الهكسان ،01-2
الإيثان 0.01 ~ 100
البروبان 0.01 ~ 100
  • الاحكام:
نطاق تركيز المكون (الكسر المولي) التكرار قابلية اعادة الأنتاج
0 ~ 0.1 0.01 0.02
0.1 ~ 1.0 0.04 0.07
1.0 ~ 5.0 0.07 0.10
5.0 ~ 10 0.08 0.12
> 10 0.20 0.30
  • الوظيفة القياسية:
  • 1) نظام تحليل الغاز العضوي
  • 2) نظام تحليل الغاز غير العضوي
  • 3) نظام معالجة البيانات
  • 4) برنامج حساب القيمة الحرارية
  • n الأداء الفني:
  • 1) فترة التحليل: <20 دقيقة
  • 2) الخطأ الأقصى: <3٪
  • وقت الاستقرار: <30 دقيقة
  • بيئة العمل: -10 ~ 50 ℃

غيرها من المعالم:

  • 1) الأبعاد: 625 × 500 × 297 مم
  • 2) الوزن: <20 كيلوجرام
  • 3) مصدر الطاقة: 220V ± 22V ، 50HZ
  • 4) الطاقة: ≤ 500W

2. الخصائص التقنية

  • ² تصميم متكامل ومتكامل:
  • يعتمد جهاز كروماتوجراف الغاز الطبيعي المحمول LX-3100N تصميمًا جديدًا متكاملًا ، والذي يدمج أربعة مصادر للغاز ومحطات عمل للكمبيوتر والكروماتوجرافي مثل الأرجون والهيدروجين والهواء والغاز القياسي في الجهاز. لا يوجد مصدر غاز خارجي وجهاز الكمبيوتر. العلبة الأصلية المستوردة لعربة العاصفة لها ارتفاع مضاد للإسقاط أكثر من 1.2 متر.

تتيح تقنية عملية الكشف الثالثة الفصل الكامل بين جميع المكونات:

يستخدم جهاز كروماتوجراف الغاز المحمول LX-3100N تقنية عملية قطع الصمامات مع كاشف التوصيل الحراري عالي الحساسية وكاشف التأين باللهب لتقليل وقت الفحص مع تحسين حساسية الكشف بشكل كبير.

يستخدم غاز حامل الهيليوم تقنية التحكم في الضغط الخلفي لتقليل تأثير ذروة الحقن بشكل كبير على تحليل الهيدروجين:

بسبب فترة الذروة القصيرة ، يكون الهيدروجين أكثر عرضة للتداخل من ذروة الحقن. يستخدم جهاز كروماتوجراف الغاز الطبيعي المحمول LX-3100N تكنولوجيا التحكم في صمام الضغط الخلفي ، والتي يمكن أن تقلل بشكل فعال من تداخل ذروة الحقن في ذروة الهيدروجين وتقلل من العامل البشري. تأثير الكشف عن الهيدروجين يحسن كثيرا من دقة الكشف عن الهيدروجين.

باستخدام تقنية عمود التعبئة المختلطة لتحسين استجابة الذروة وإطالة عمر العمود:

يستخدم جهاز كروماتوجراف الغاز المحمول LX-3100N عمودًا مختلطًا جديدًا وأنابيب ERIC لتقليل امتصاص العينات إلى الحد الأدنى وزيادة استجابة الهيدروكربون بنسبة تصل إلى 20 مرة.

² يتم استخدام كاشف الموصلية الحرارية عالي الحساسية لتحسين حساسية الكشف عن الهيدروجين:

على عكس كاشفات الموصلية الحرارية التقليدية ، فإن جهاز كروماتوجراف الغاز الطبيعي المحمول LX-3100N مجهز بكاشف توصيل حراري عالي الحساسية مع مقاومة سلك تنجستين بالثوريوم تبلغ 130 درجة مئوية. له حجم خلية صغير واستجابة سريعة ، ويمكن تخفيض حد الكشف عن الهيدروجين. ما يصل إلى 2 ميكرولتر / لتر.

² استخدم تكنولوجيا الكمبيوتر المضادة للتحكم لتحقيق التشغيل الرقمي للأداة والتمهيد بضغطة واحدة:

يتم تعيين أو عرض معلمات تحليل جهاز كروماتوجراف الغاز المحمول LX-3100N ، بما في ذلك ضغط غاز الناقل ، وضغط العينة ، ودرجة الحرارة ، وما إلى ذلك ، من خلال محطة العمل. العملية بسيطة وتتقن ظروف التحليل في الوقت الحقيقي. يمكن تحقيق التسخين والتبريد للأداة عن طريق النقر بالماوس على محطة العمل ، والتخلص تمامًا من العملية المرهقة في كروماتوجرام المختبر ، وتحقيق التمهيد أحادي الزر.

² التكنولوجيا الرقمية التصفير الإلكترونية لتعزيز القدرة المضادة للتشويش من الصك:

تعتمد إشارة الصفر LX-3100N المحمولة للكشف عن كروماتوغرافيا الغاز الطبيعي تقنية ضبط الصفر الإلكترونية ، وذلك باستخدام الدائرة الرقمية عالية الدقة لتعويض التدفق الأساسي ، والتكيف الإلكتروني لمستوى إشارة الخرج ، والحد من المعلمات الطفيلية ، وبالتالي مقاومة التداخل القوية.

² الحماية التلقائية لاغلاق الغاز لضمان التشغيل الآمن للكاشف:

LX-3100N يتنفس جهاز كروماتوجراف الغاز المحمول ذو وظيفة الحماية ، عندما يكون معدل تدفق غاز الناقل أقل من قيمة العتبة ، يقوم الجهاز الحالي تلقائيًا بإيقاف الموصلية الحرارية ، كاشف الموصلية الحرارية لمنع الاحتراق ، ويحسن من سلامة استخدام الأداة.

² تأتي الأداة مع برنامج للشيخوخة ، ويمكن للمستخدم تقادم الأداة تلقائيًا دون أي إعدادات معقدة:

في الاستخدام اليومي للأداة ، من أجل ضمان حالة التشغيل الجيدة للأداة ، يجب أن تكون الأداة قديمة للغاية. يتيح برنامج الشيخوخة في جهاز كروماتوجراف الغاز الطبيعي المحمول LX-3100N للمستخدم ضبط برنامج الشيخوخة دون تحديد معلمات معقدة. سيتم تشغيل الأداة تلقائيًا وفقًا للمعايير المطلوبة ، وهو مناسب للمستخدم للقيام بأعمال الصيانة اليومية على الجهاز.
