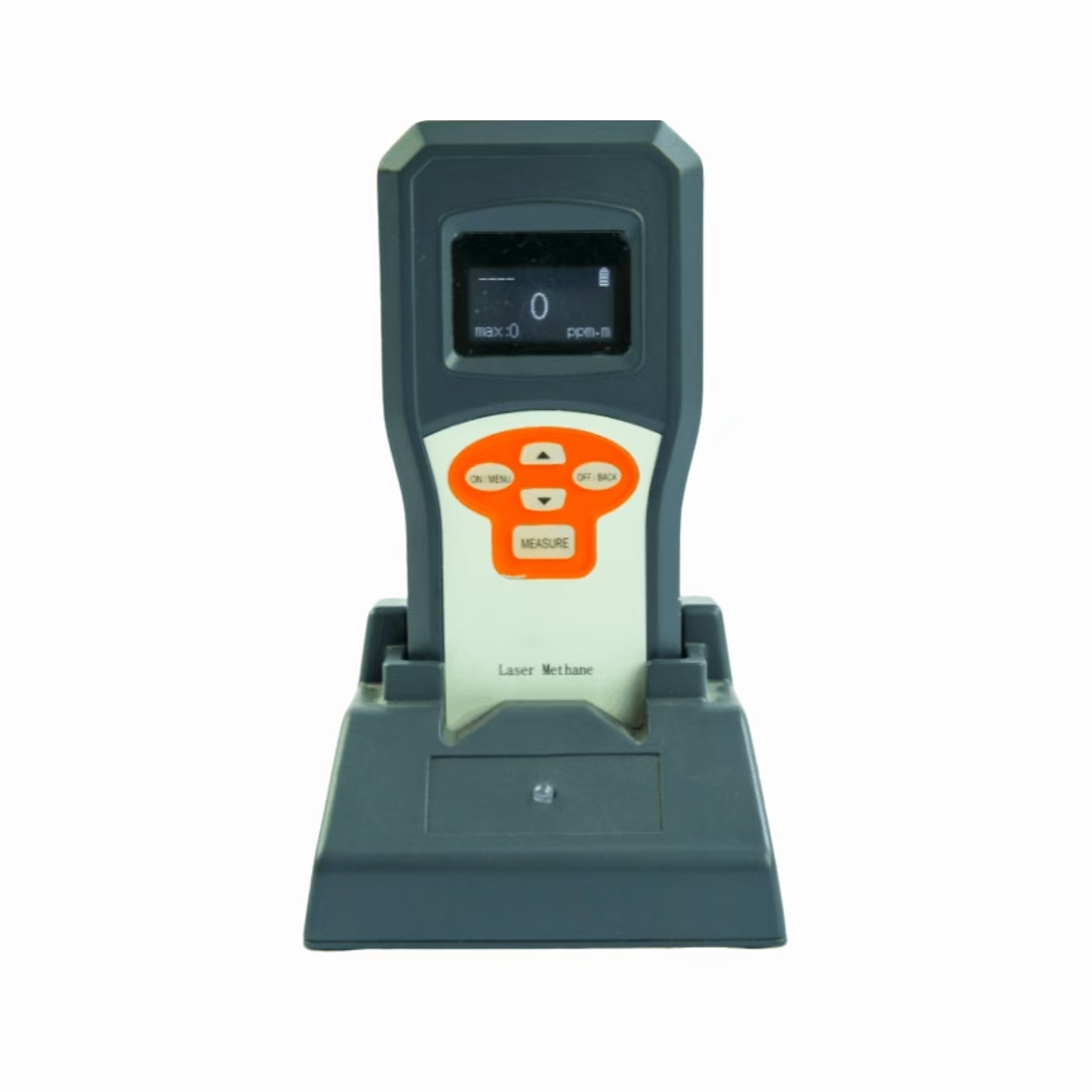

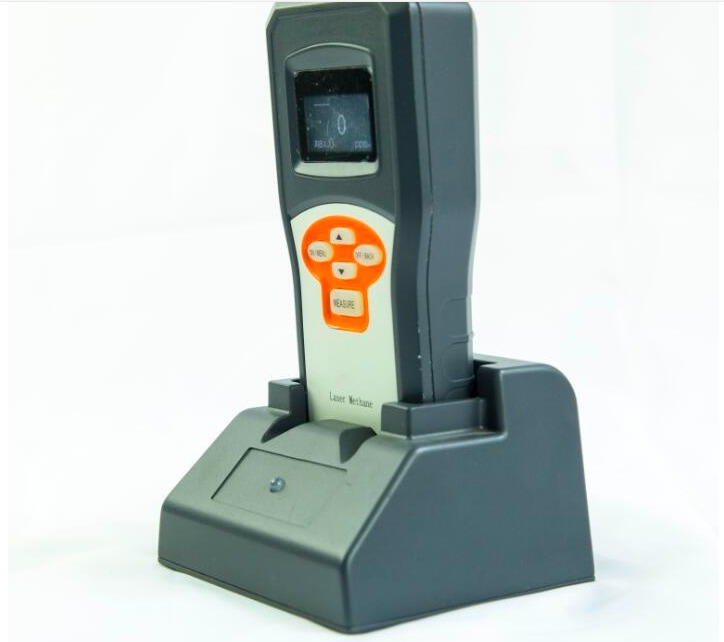

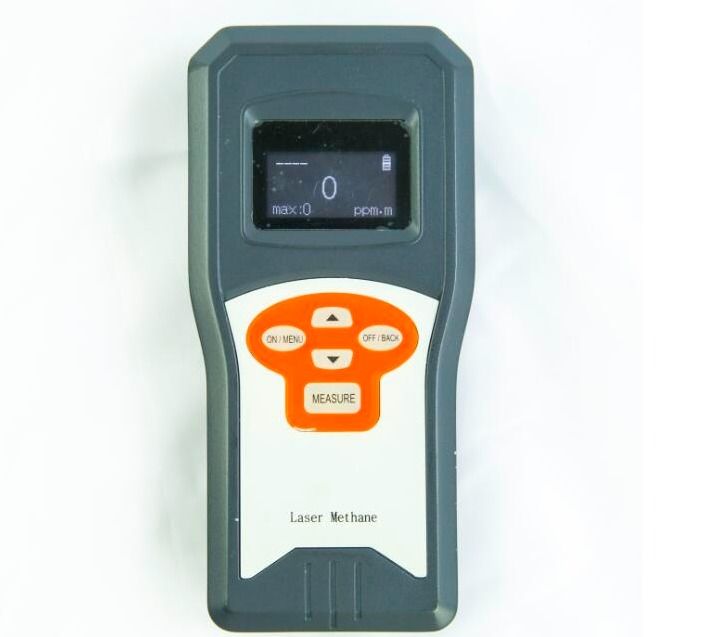

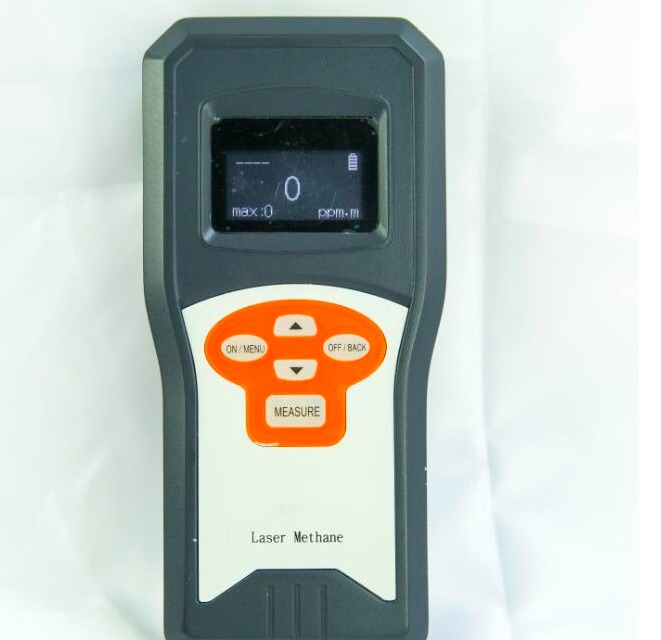

جهاز قياس عن بعد للميثان بليزر التعدين JJB30

منتوج وصف

1,نظرة عامة
يتكون جهاز قياس الميثان عن بعد بالليزر من نظامين فرعيين: نظام إرسال واستقبال الليزر ونظام معالجة الإشارات. يتكون نظام إرسال واستقبال الليزر من شعاعين ليزر. أحدهما ليزر الأشعة تحت الحمراء للكشف عن الغاز، والآخر ليزر أحمر/أخضر مرئي يستخدم لتحديد الاتجاه وقياس المسافة. عندما يضغط المستخدم على زر "MEASURE" (قياس)، يبدأ ليزر الأشعة تحت الحمراء غير المرئي والليزر الأحمر/الأخضر للإشارة المشابه لقلم المؤشر في العمل بشكل مستمر. يتم امتصاص ليزر الأشعة تحت الحمراء المنبعث من طرف الإرسال بواسطة غاز الميثان عند مروره عبر غاز الاختبار، وينعكس الجزء الآخر من الضوء مرة أخرى إلى طرف الاستقبال من خلال العوائق العادية (مثل: الطوب والخرسانة والعشب وما إلى ذلك). يتم جمع الضوء المنعكس العائد إلى طرف الاستقبال وتحويله إلى إشارة كهربائية وإرساله إلى نظام معالجة الإشارات. يحدد نظام معالجة الإشارات ما إذا كان هناك تسرب للغاز في البيئة التي تم اختبارها عن طريق الكشف عن قوة امتصاص ضوء الليزر ويعرض تركيز الغاز في جهاز القياس عن بعد بوحدات جزء في المليون-متر أو %vol. في نفس الوقت، يقيس الليزر المرئي المسافة من الجهاز إلى نقطة الانعكاس ويعرض تركيز الغاز في نفس الوقت. نظرًا لمبدأ أن الغازات (مثل الميثان) لها تأثير امتصاص على أطوال موجية معينة من الليزر، فإن هذا المنتج يتفاعل فقط مع غازات معينة (مثل الميثان) ولن يتسبب في إنذارات كاذبة بسبب التداخل من الغازات الأخرى والغبار وبخار الماء وما إلى ذلك، مما يحسن بشكل كبير دقة الكشف ويتجنب القياسات الخاطئة. يستخدم جهاز الكشف والإنذار عن الميثان وأول أكسيد الكربون JJT4-1000 بشكل أساسي في الكشف تحت الأرض.
2,الميزات
1. منتج آمن جوهريًا؛
2. انتقائي للغازات مثل (الميثان)، غير متأثر بالغازات الأخرى المختلفة وبخار الماء والغبار؛
3. يمكن أن تصل مسافة القياس عن بعد إلى 60 مترًا؛
4. يأتي مع وظيفة عرض المسافة؛
5. صغير الحجم وخفيف الوزن ومريح للحمل؛
6. استهلاك منخفض للطاقة، قادر على التشغيل على المدى الطويل؛
7. أداء ممتاز لمقاومة الصدمات ومقاومة الماء ومقاومة الغبار؛
8. سرعة استجابة سريعة، نطاق قياس واسع، دقة قياس عالية؛
9. طريقة نقل البيانات القابلة للتخصيص وفقًا لمتطلبات العملاء.
3,الوظائف
طريقة الكشف: مبدأ قياس الطيف بالليزر القابل للتعديل
الغاز المكتشف: CH4 (NH3/HCL/C2H6/C3H8/C4-C6 قابلة للتحديد)
نوع المستشعر: نوع ليزر الأشعة تحت الحمراء
نطاق القياس: 0-10% حجمي (0 إلى 99999 جزء في المليون-متر)
جهاز قياس المسافة: نعم
مسافة الكشف القصوى: 30 مترًا (60 مترًا مع سطح عاكس خاص)
الحساسية: 5 جزء في المليون-متر على مسافة الكشف من 0-15 مترًا
10 جزء في المليون-متر % على مسافة الكشف من 15-30 مترًا
دقة القياس: ±10% @ 100 جزء في المليون-متر (2 متر)
وقت الاستجابة: 0.1 ثانية (1 ثانية لقياس المسافة)
طريقة الإنذار: إنذار رقمي وامض
طريقة العرض: شاشة LCD
طريقة الشحن: مقبس الشحن، 110-240 فولت تيار متردد، 50/60 هرتز
مزود الطاقة: بطارية ليثيوم قابلة لإعادة الشحن (بطارية شحن قابلة للاستبدال)
عمر البطارية: 10 ساعات من التشغيل العادي بعد شحن البطارية بالكامل
بيئة التشغيل: درجة حرارة التشغيل: -20 درجة مئوية إلى 50 درجة مئوية
الرطوبة النسبية: ≤99%
ضغط الهواء: 80 كيلو باسكال - 116 كيلو باسكال
الأبعاد الخارجية: 158 مم × 77 مم × 37 مم
الوزن الإجمالي: 380 جرام
المادة: ABS + PC
وظيفة الفحص الذاتي: وظيفة فحص ومعايرة ذاتية مدمجة، لا يلزم إجراء معايرة يومية
مستوى حماية الليزر: الفئة IIIa
طريقة الاعتماد: CNEX Exib IIA T4 Gb
مستوى الحماية: IP54
التكوين الاختياري: حزام أمان مريح
