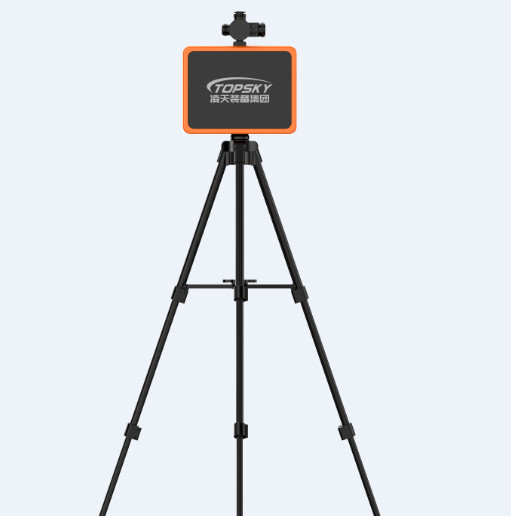

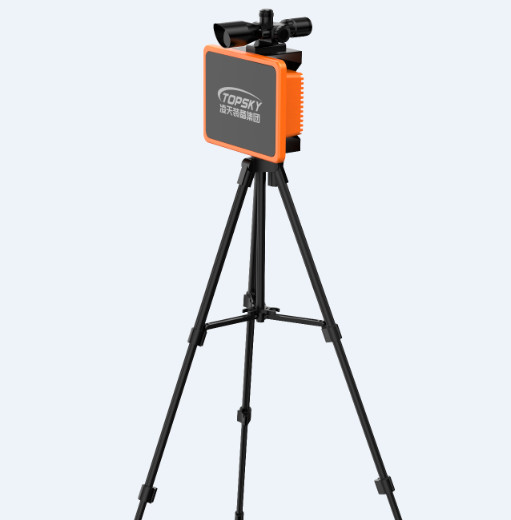

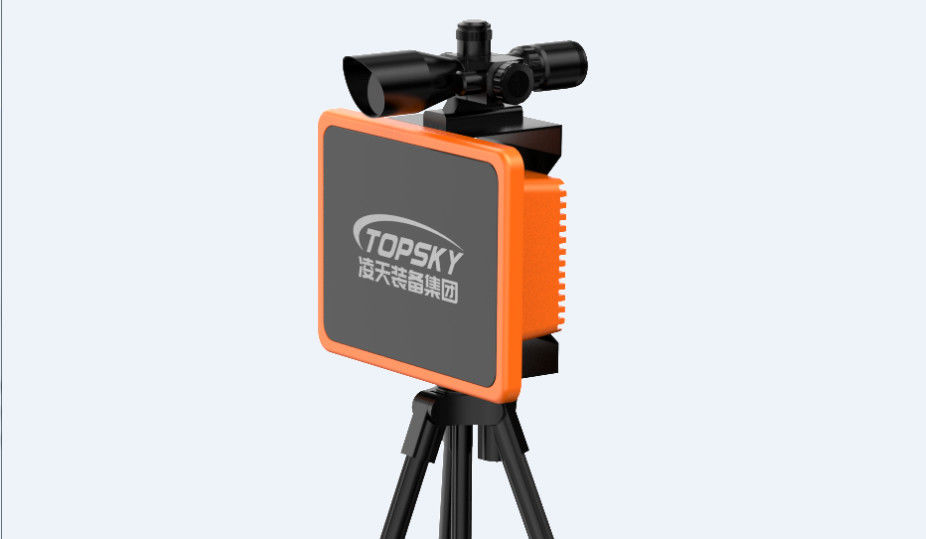

رادار مراقبة تحوّل تشوهات المباني PSR-400L

رادار مراقبة تحريك تشوه المبنى PSR-400L يعتمد على الكمبيوتر الميكروويف والتحركات الفازية، والتي يمكن أن تقيس عن بعد ودون اتصال التحول،الانحراف، والوتيرة الطبيعية للمباني العالية المراقبة المستمرة للمؤشرات مثل التأثير، مع مزايا النشر السريع المتنقل، دقة مراقبة التشوهات على مستوى أقل من المليمتر,غير متصل، لا يتأثر بالدخان والغبار والنار، ومعدل تحديث البيانات العالي، والقدرة على مراقبة المبنى بأكمله، والتعاون مع العديد من الآلات.لا تتأثر بالظروف المناخية مثل المطرالثلج والضباب وضوء ضئيل مثل وقت متأخر من الليل، مما يؤدي إلى التحذير المبكر والإنذار في الوقت الحقيقي من انهيار مبنى محتمل أو تلف هيكلي خطير،ضمان سلامة موظفي الإنقاذ بشكل فعال

●المناجم المفتوحة، الانهيارات الجيولوجية، الإنقاذ في حالات الطوارئ، سدود الحفاظ على المياه، الانهيارات الحضرية

● النقل بالمترو، الجسور الكبيرة، المباني العالية، أبراج توربينات الرياح، منحدرات السكك الحديد

1. ★ الكشف عن المسافات الطويلة جداً والمنطقة العريضة

على بعد 400 متر، ودقة المراقبة لا تتأثر بالمسافة

2★ مراقبة التشوهات العالية للغاية

ما يصل إلى دقة مستوى 0.1 ملم تحت المليمتر، مراقبة دقيقة للتشوهات الدقيقة المبكرة، إنذار أسرع وأكثر دقة

3★ الكشف عن الانحرافات العالية للغاية

دقة عالية جداً من 0.05 ملم

4. ★ طوال اليوم، في جميع الأحوال الجوية، الكشف الآلي بالكامل

يمكن أن يكتشف 24 ساعة، 24 ساعة، 7 أيام، أوتوماتيكية بالكامل

5. ★ خروج إشارة متعددة

485 إصدار إشارة ، يمكن للمستخدمين البث لاسلكيا من خلال وحدات 4G IoT ، مما يجعلها مريحة للاتصال مع منصات السحابة للمستخدم

6★ قياس متزامن متعدد الأهداف

جهاز واحد يمكن أن يقيس في وقت واحد أهداف متعددة بالتزامن

4.1 معايير المضيف:

• طريقة القياس: القياس بدون اتصال
• ★ أقصى مسافة مراقبة: 400 متر أو أكثر
• ★ دقة مراقبة التشوه: ≤ 0.1mm مستوى تحت المليمتر
• تردد جمع البيانات: 10Hz/20Hz/50Hz/100Hz/200Hz، قابلة للتعديل في مستويات متعددة
• نطاق المراقبة: ≥ 30 درجة
• زاوية ضبط مسافة التحكم الكهربائي: ≥ ± 45 °
• دقة الكشف عن الانحراف: ± 0.05mm
• ظروف المراقبة: 24 ساعة، الكشف التلقائي بالكامل
• عدد نقاط القياس: ≤ 5
• واجهة البيانات: RS485 والإرسال اللاسلكي
• كاميرا: كاميرا عالية الوضوح
• متطلبات إمدادات الطاقة: 12 فولت متواصل
• استهلاك الطاقة للجهاز بأكمله: ≤ 20 واط
• مستوى الحماية: IP66؛
• درجة حرارة العمل: -30 °C -60 °C
• وزن المعدات: ≤ 5kg

4.2 معايير البرمجيات:

• النهاية المحلية تنفذ مباشرة اكتساب البيانات ومعالجة التشوه ، وإكمال المعالجة الآلية لتصوير صدى الرادار ، ومعالجة التداخلات وتعديل التشوه الصغير
• مجهزة بوظيفة توقيت نظام الملاحة الفضائية Beidou على مستوى الساعة الذرية ، بدقة تردد أفضل من ± 0.5ppb (نتائج القياس لمدة 24 ساعة)
• نظام الرادار الكاميرا المتكاملة لمراقبة المشهد، مع عدم وجود خط اتصال مكشوف بين الكاميرا ونظام الرادار.يتم دمج واجهة وظيفة مراقبة الفيديو مع واجهة نظام التحكم في نظام الرادار، مما يسمح لالتقاط صور المشهد من خلال واجهة نظام التحكم في نظام الرادار
• وظيفة مراقبة النقاط المتعددة: يدعم الجهاز تعيين نقاط مراقبة متعددة في وقت واحد على واجهة برنامج الكمبيوتر العلوي لمراقبة تغيرات النقله
• وظيفة عرض نتائج المراقبة: يدعم الجهاز عرض نتائج المراقبة في الوقت الحقيقي على واجهة برنامج الكمبيوتر العليا.ودعم عرض في الوقت الحقيقي من منحنيات الانحراف الديناميكية من كل نقطة مراقبة على واجهة البرمجيات الكمبيوتر العليا
• وظيفة تعيين مسافة الرصد: يدعم الجهاز تعيين مسافة الرصد القريبة والمسافة البعيدة على واجهة برنامج الكمبيوتر العليا
• وظيفة إدارة نقاط المراقبة: يدعم الجهاز إضافة واختيار وحذف نقاط المراقبة على واجهة برنامج الكمبيوتر العلوي
• وظيفة الإنذار: لديها وظيفة إنذار صوتي وضوئي. عندما يتجاوز تغير تحريك الهدف المراقب الحد الأدنى المحدد،يجب على جهاز الإنذار الصوتي والضوئي في المعدات إرسال رسالة إنذار على الفور..
