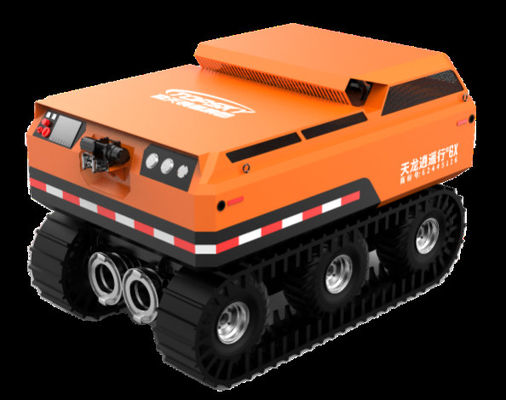

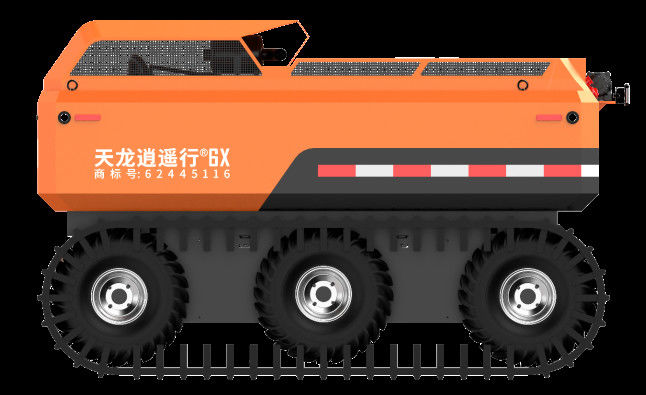

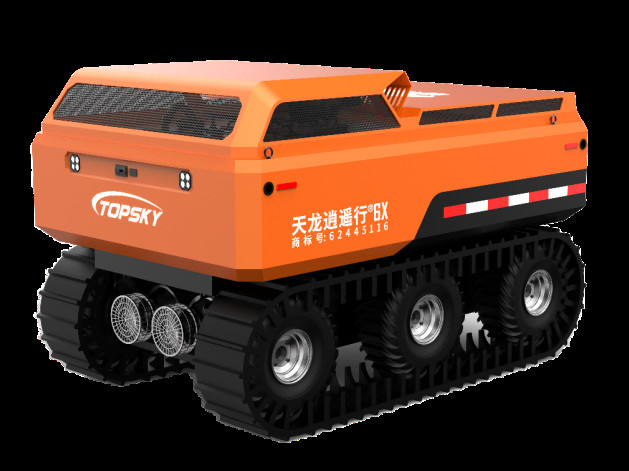

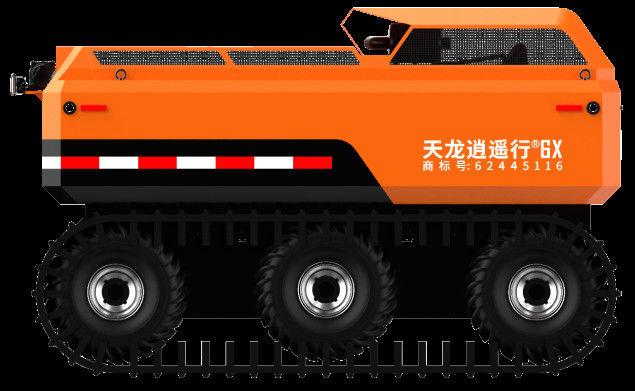

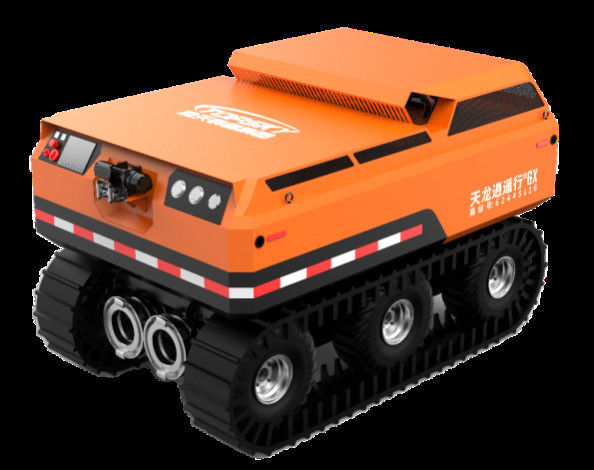

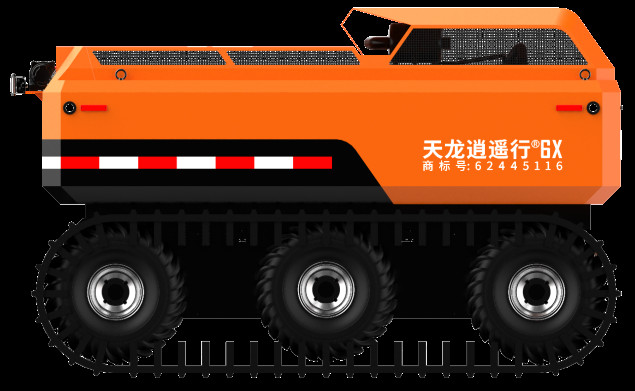

روبوت RXR-Q280D للطريق المتكامل للصرف والهدم

منتوج وصف

هذا المنتج له وظائف الصرف الصحي، والاستطلاع الصوتي والفيديو، والاستطلاع تسرب المياه في مناطق الكوارث، الخ.يمكن تجميع المسار بسرعة وتفكيكه لتلبية ظروف بيئة الاستخدام والطرق المختلفةيمكن لسيارة خرطوم مجهزة بهذا المنتج جمع 2 رول DN200 خرطوم قطره كبير في نفس الوقت.مضخة المياه المجهزة بالروبوت لديها إعداد منفذ قطر كبير مثل تصريف مياه الصرف الصحي، تصريف المياه والصيانة.

• نطاق الاستخدام

• الصرف الصحي والإنقاذ في المرآب الحضري
• التخلص من الفيضانات والإنقاذ في محطات المترو
• الصرف الصحي والإنقاذ من الفيضانات في الأنفاق والأراضي
• تصريف الطرق الحضرية الضيقة
• إدارة مخاطر الخزانات
• كوحدة استيعاب المياه لتزويد المياه عن بعد

• خصائص المنتج

• ★تحكم عن بعد:

يمكنه ضبط قوة المحرك عن بعد والتحكم في معدل التدفق لتلبية الاحتياجات الفعلية للموقع.

• ★الهيكل البرمائي:

باستخدام (6 × 6) عجلة + شاسية مسار، محرك هيدروليكي، البرمائية والمتعددة المناطق

3وظائف متنوعة وسيناريوهات تطبيق واسعة:

1 إمدادات المياه: يمكن أن توفر المياه للشاحنات الإطفاء أو تعمل كوحدة إمدادات المياه عن بعد، لا حاجة لمنصة استيعاب المياه ويمكن إطلاقها ذاتيا؛ معدل تدفق كبير وسرعة إمدادات المياه السريعة;

2 الصرف: تدفق الصرف الكبير (900T / H) ، مسافة طويلة ، سهلة التشغيل ، ويمكن نشرها بسرعة في مكانها.

3 القدرة القوية على التكيف: متطلبات منخفضة لجودة المياه، قادرة على تصريف مياه الصرف الصحي والطين.

4رله عن بعد:

إذا كانت مسافة إمدادات المياه طويلة جدا، فإنه يمكن أن تستمر في الوسط من قبل روبوت آخر

5،★التجنب الذاتي: يمكن لمقياس المدى الليدار تخصيص مسافة تجنب العقبات للروبوت

6،★الواجهة الهيدروليكية الاحتياطية:

مجهزة بوحدة UHV متعددة القنوات ، يمكن توصيلها خارجياً بمشاريح القرص الهيدروليكي وأدوات تفكيك أخرى.

• المعلم التقني

4.1آلة الروبوت:

• واجهة الخروج الهيدروليكية المحجوزة: يمكن توصيلها بأدوات الإنقاذ والتفكيك
• شكل القيادة يتبنى القيادة الهيدروليكية
• تصميم مضخة مزدوجة، الحد الأقصى للنزوح: 900m3 / h
• باستخدام إطارات الفراغ البرمائية + تفكيك سريع ومسار التجميع
• الأبعاد الفيزيائية (ملم): ≤ 2330*1600*1500
• الوزن (كيلوغرام): ≤ 1310 (بما في ذلك الوقود)
• يمكن أن يكون التحكم عن بعد، مع مستوى خزان الوقود، درجة حرارة النفط والإنذار غمر الجسم
• منفذ شفط رفع التحكم عن بعد، يمكن استخدامه لتصريف المياه المنخفضة
• ★ شكل الهيكل: 6 × 6 وضع القيادة، الإطارات الفراغية الهيدروليكية + تفكيك سريع لهيكل المسار
• متطلبات جودة المياه: يحتوي التفريغ الممتص على الحد الأقصى للجزيئات الصلبة قطرها 25 ملم من سائل الشوائب. عن طريق استبدال شاشة المرشح،يحتوي التفريغ الممتص على أقصى قطر للجزيئات الصلبة 30 ملم، سائل الشوائب
• قطر الأنابيب: مجهزة بمدخل المياه المزدوج DN200mm ؛ منفذ المياه المزدوج DN200mm
• ★ يتم تعيين أربعة مضخات تصريف الكهربائية داخل الجسم، والتي يمكن أن الكشف تلقائيًا وتفريغ المياه داخل الجسم الكهربائية إعادة التفريغ خرطوم الحريق
• دعم شاحنة التلفيل الكهربائية ذات القطر الكبير: مجهزة بخل DN200mm إجمالي 150m ، يمكن أن تسحب 2 لفة من خلية DN200 في نفس الوقت.

4.2مضخة تدفق كبيرة الروبوت(2 مجموعات، كل منها مع المعلمات التالية:

1 النزوح: 450 متر³/h

2 مدخل ومخرج: قطر 200 ملم

3 ارتفاع: 12 متر

4.3نظام هيدروليكي آلي:

1النظام ووضع التحكم: نظام هيدروليكي كمي نصف مغلق، صمام تحكم الكهربائي + التحكم الكهربائي تحكم صمام متناسب

2محرك المشي: 6 محركات؛ ضغط العمل الاسمي: 175بار

4.3معايير تكوين محطة التحكم عن بعد:

1 درجة حرارة التشغيل: -20~70°C

2 مادة القشرة: البلاستيك الهندسي عالي القوة

3 درجة الحماية: IP69 ضد السقوط، ضد الضغط، ضد الماء

4 مدة العمل: ≥8 ساعات

5 وظيفة التحكم المشي: من خلال اثنين من المحور الواحد المتحركات الصناعية، إدراك الروبوت إلى الأمام والخلف واليسار واليمين دورة عملية مرنة

6 أداة مساعدة: حزام كتف محطة التحكم عن بعد

7 جهاز تحكم الروبوت: الروبوت المدمج في جهاز كمبيوتر التحكم الصناعي، يمكن أن تشغيل ضخ، الجر، الضوء وغيرها من الإجراءات، ولكن أيضا يمكن استفسار ضغط الزيت، مستوى السائل،معلومات الكهرباء وغيرها من الأخطاء

8 التحكم بالأسلاك: مجهزة بتحكم بالأسلاك، استخدام الطوارئ في بيئة مغناطيسية قوية

4.4Eشاحنة الكهربائية ذات قطر كبير للأنابيب:

1 إدراك وضع سريع وإرجاع خرطوم إطفاء محرك

2 حزام المياه الإجمالي: 150 متر

3 يمكن جمع خرطوم إطفاء كبير القطر في نفس الوقت

4 سرعة وضع / إعادة التلف: 0.5 م/ث

4.5الرافعة الرافعة:

1 وضع القيادة: القيادة الكهربائية

2 قوة الجر: ≥ 4000 رطل

الوظيفة: سحب المركبات المحاصرة والمعدات، ولكن تستخدم أيضًا للجاذبية الإنقاذية

• تكوين المنتج

• 1 مجموعة من الروبوتات المتكاملة للفراغ والهدم (عجلات)
• 1 قطعة من محطة التحكم عن بعد المحمولة
• 1 قطعة من جهاز التحكم عن بعد بالأسلاك
• 1 مجموعة من شاحن الروبوت
• 1 مجموعة من شاحن التحكم عن بعد
• 1 مجموعة من أجهزة إعادة لف أنابيب الحريق الكهربائية
• 1 قطعة بطارية احتياطية للتحكم عن بعد
• 1 مجموعة من شاحن بطارية التحكم عن بعد
